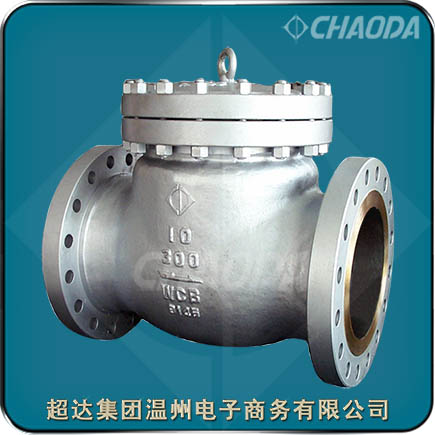

旋启式止回阀
旋启式止回阀适用于Class150~Class2500、PN20~PN420的各种管路上,防止管路中的介质倒流。选用不同的材质,超达集团的旋启式止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。旋启式止回阀一般采用法兰连接,也可采用对焊连接。
铸钢旋启式止回阀制造规范
内容 | api 系列 | gb 系列 |
基本设计规范 | asme b16.34/api600 | gb/t12236 |
压力温度等级 | asme b16.34 | gb/t9131 |
结构长度 | asme b16.10 | gb/t12221 |
法兰型式与尺寸 | asme b16.5 | jb/t79 |
对焊接端 | asme b16.25 | gb/t12224 |
检验与试验 | api 598 | jb/t9092 |
铸钢旋启式止回阀结构特点:
铸钢旋启式止回阀采用内装摇臂旋启式结构,通过阀瓣的自重及介质力量,使阀瓣开启或关闭。旋启止回阀密封件易于加工,阀瓣运动时有2个活动节点。因此,阀门关闭时,阀瓣密封面能够与阀座密封面保持接触,并可自行调整密封位置,密封性能较好。
旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿,适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
结构型式
铸钢旋启式止回阀采用螺栓连接阀盖,单瓣旋启式,是国际通用的旋启式止回阀结构。
阀座
对于不同的压力或规格,阀座有以下几种形式:
1、采用阀座圈与阀体螺纹连接或焊接,螺纹连接阀座易于拆卸,便于维护或更换;
2、采用在阀体上直接堆焊密封面材料;
3、对不锈钢阀门,其阀座密封面一般在阀体上直接加工成型。
中法兰垫片
阀体、阀盖的连接采用螺栓连接的法兰形式。法兰密封垫片形式如下:
class 600以下和pn10.0mpa以下 凹凸式垫片密封
class 600及以上和pn10.0mpa及以上 八角环垫密封
垫片采用填充石墨的带内环的金属缠绕式垫片(完全摒弃了过去使用的橡胶石棉板),垫片密封可靠。拆装回复性能优异。
主要零件材料:
止回阀根据不同的使用要求,以壳体材料为基础划分为:普通碳素钢(wcb)系列;不锈钢(cf8、cf3、cf8m、cf3m)系列;低温钢(lcb、lcc)系列;cr-mo(v)高温钢系列;抗硫系列。其主要零部件材料如下表:
零件名称 | 碳钢类 | 抗硫类 | 不锈钢类 | 低温钢类 | 高温钢类 | |
wcb | wcb | cf8、cf3 | cf8m、cf3m | lcb、lcc | wc6,wc9,c5 | |
阀体、阀盖、摇臂 | a216-wcb | a216-wcb | a351-cf8,cf3 | a351-cf8m,cf3m | a352-lcb,lcc | a217-wc6,wc9,c5 |
阀瓣 | a105 | a105 | a182-f304,f304l | a182-f316,f316l | a182-f304 | a182-f304 |
阀座圈 | a105或a182-f6a | a105 | a182-f304,f304l | a182-f316,f316l | a182-f304 | a182-f304 |
销轴 | a182-f6a | 318(mfg. no.) | a182-f304,f304l | a182-f316,f316l | a182-f304 | a182-f304 |
螺柱 | a193-b7 | a193-b7 | a193-b8 | a193-b8m | a320-l7 | a193-b16 |
螺母 | a194-2h | a194-2h | a194-8 | a194-8m | a194-7 | a194-16 |
垫片 | 缠绕式垫片/软钢 |
