上展式放料阀和下展式放料阀的结构区别、启闭区别

阀门行业从业人员经常对上展式放料阀和下展式放料阀的区别有所困惑,阀门技术网对上展式和下展式放料阀的适用性、 结构、 尺寸、力矩等方面进行了分析,比较上展式放料阀和下展式放料阀的区别:

适用性

放料阀主要用于储料罐、 反应釜及其他容器的底部排放物料,阀门采用法兰或对接焊与设备连接并位于其底部,消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式做成的;上展式用于有搅拌器放料阀的反应釜放料;而下展式放料阀 用于框式锚式搅拌器的反应釜放料。

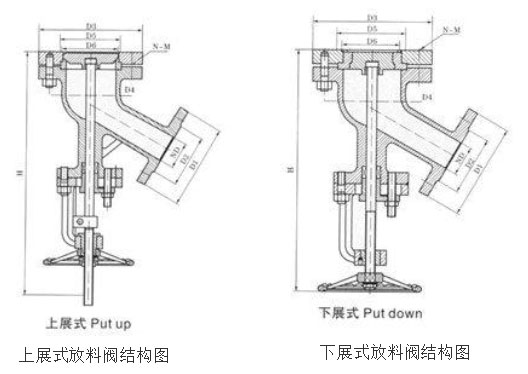

结构区别

启闭力矩的区别

上展式放料阀为阀瓣向上运动阀门打开 , 打开时阀门需克服介质作用力, 打开时较关闭力矩大 。 下展式式放料阀为阀瓣 (柱塞) 向下运动阀门打开,打开时运动方向与介质作用力相同,因而打开时较关闭力矩小。

启闭行程的区别

启闭行程不同,安装尺寸有大小上展式放料阀和下展式放料阀启闭行程小、安装高度较小。柱塞式放料阀按柱塞结构和运动方式分为升降杆和旋转杆两种结构形式,升降杆结构形 式它要求有较大的安装空间,但可依据柱塞的运动方式和位置直观地判断阀门的启闭和位置。旋转杆结构形式安装高度最小, 在启闭过程中柱塞只做旋转运动,它要依据带有启闭位置指示器来判断阀门的启闭和位置。
